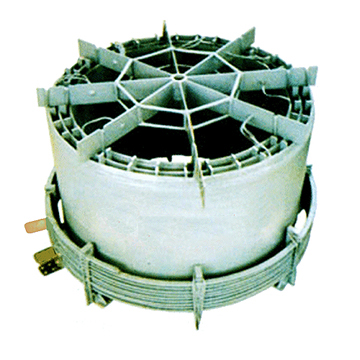

干式空芯滤波电抗器
1.概述
在无功补偿回路中串联一定比例的电抗器,可以显著提高供电系统的可靠性和稳定性,在某些情况下,如电网谐波含量大时,则必须配备电抗器。
2.用途
LKGKL系列干式空芯滤波电抗器与并联电容器组串联使用,组成谐振电路,提供低阻抗谐波通道,滤除指定的高次谐波,同时可实现电力系统的无功补偿、限制电容器组投入时的浪涌电流。
3.主要特点
可安装于户外或户内;
没有铁芯,不存在磁饱和,线性度好;
线圈无金属紧固联结,线圈连接端头与星形接线板相焊接,电气性能好;
噪音小,机械强度高,有较大的稳定裕度,可耐受高短路电流的冲击;
外表涂有三防绝缘漆,可在日晒、潮湿、雨淋、寒冰等恶劣条件下安全运行;
安装方式灵活,节省用地;
进出线端子角度可按用户要求设计制造。
4.型号说明
5.技术数据:(详见表二)
☆额定电压:6、10、35、66kV等
☆额定容量:72、84、120、320、400kvar等
☆电感调节范围:±5%、±10%、±20%等
6.执行标准
GB10229-88、JB5346-1998、DL462-92
7.使用条件
(1)使用地点:户内或户外
(2)使用环境温度:-40℃~+45℃
(3)海拔高度:1000米(如果超过1000米请在订货时说明)
(4)安装地点应无有害气体、蒸汽及导电性或爆炸性尘埃。
8.订货说明
订货时请提供以下数据:
(1)系统额定电压
(2)基波电流
(3)谐波电流
(4)额定电感量
(5)电感量调整范围
(6)电感调整形式(固定抽头式或连续可调式)
(7)基波品质因数
(8)安装方式(水平或叠装)
(9)使用环境(户内或户外)
(10)三相进出线端子夹角
若有特殊要求请在订货时说明
LKGKL系列干式空心滤波电抗器技术参数表 | |||||||||
型 号 |
系统电压 |
总电流 |
电感 |
电感范围 |
基波品质因素 |
外形尺寸外径D×高度H |
安装直径 |
单相重量 |
支点个数 |
kv |
A |
mH |
% |
≥40 |
mm |
mm |
kg |
个 | |
LKGKL-6-156-4.61 |
6 |
156 |
4.61 |
±5 |
≥40 |
φ940×560 |
φ790 |
138 |
4 |
LKGKL-6-63-5.87 |
6 |
63 |
5.87 |
±5 |
≥40 |
φ900×640 |
φ750 |
92 |
4 |
LKGKL-6-189-0.81 |
6 |
189 |
0.81 |
±5 |
≥40 |
φ900×440 |
φ750 |
105 |
4 |
LKGKL-6-137-9.44 |
6 |
137 |
9.44 |
±5 |
≥40 |
φ900×720 |
φ750 |
203 |
4 |
LKGKL-6-159-3.22 |
6 |
159 |
3.22 |
±5 |
≥40 |
φ880×520 |
φ730 |
126 |
4 |
LKGKL-6-228-0.62 |
6 |
228 |
0.62 |
±5 |
≥40 |
φ980×400 |
φ830 |
113 |
4 |
LKGKL-6-146-0.82 |
6 |
146 |
0.82 |
±5 |
≥40 |
φ900×440 |
φ780 |
83 |
4 |
LKGKL-10-215-3.6 |
10 |
215 |
3.6 |
±5 |
≥40 |
φ930×540 |
φ780 |
167 |
4 |
LKGKL-10-180-3.4 |
10 |
180 |
3.4 |
±5 |
≥40 |
φ930×520 |
φ780 |
140 |
4 |
LKGKL-10-125-2.5 |
10 |
125 |
2.5 |
±5 |
≥40 |
φ900×480 |
φ750 |
230 |
4 |
LKGKL-10-80-1.8 |
10 |
80 |
1.8 |
±5 |
≥40 |
φ860×420 |
φ710 |
86 |
4 |
LKGKL-10-150-5.55 |
10 |
150 |
5.55 |
±5 |
≥40 |
φ880×640 |
φ730 |
170 |
4 |
LKGKL-10-115-4.72 |
10 |
115 |
4.72 |
±5 |
≥40 |
φ900×560 |
φ750 |
120 |
4 |
LKGKL-35-180-26 |
35 |
180 |
26 |
±5 |
≥40 |
φ1250×760 |
φ1100 |
332 |
4 |
LKGKL-35-39-114 |
35 |
39 |
115 |
±5 |
≥40 |
φ900×500 |
φ750 |
260 |
4 |
LKGKL-35-20-106 |
35 |
20 |
106 |
±5 |
≥40 |
φ900×480 |
φ750 |
190 |
4 |
LKGKL-35-22-30 |
35 |
22 |
30 |
±5 |
≥40 |
φ900×420 |
φ750 |
120 |
4 |
LKGKL-35-13-51 |
35 |
13 |
51 |
±5 |
≥40 |
φ900×520 |
φ750 |
90 |
4 |
